CADware – 3ds MAX Design

 Σύνδεση αρχείων προγραμμάτων

Τα μοντέλα που δημιουργούνται από το CADware και αποθηκεύονται σε αρχεία .dwg του AutoCAD, μπορούν να περάσουν στο 3ds MAX Desing με μια απλή διαδικασία.

Υλικά Φωτορεαλισμού στο CADware
Το CADware βάζει αυτόματα “υλικά φωτορεαλισμού” σε όλα τα αντικείμενα που δημιουργεί. Επίσης και στις βιβλιοθήκες επίπλων που περιέχει. Τα υλικά που βάζει είναι επιλεγμένα για να ταιριάζουν στα αντίστοιχα αντικείμενα. Ο χρήστης μπορεί να αντικαταστήσει τα υλικά ενός αντικειμένου με άλλα.

Πως αλλάζω υλικό σε ένα αντικείμενο
Χρησιμοποιώ την εντολή “Αλλαγή Υλικού” του
CADware.

Τι ακριβώς κάνει η εντολή “Αλλαγή Υλικού”
Αλλάζει το χρώμα του αντικειμένου. Αν το αντικείμενο είναι Block, τότε η εντολή βρίσκει μέσα στο Block τα αντικείμενα και τους αλλάζει επιλεκτικά το χρώμα, χωρίς να σπάσει το Block.

Πως η αλλαγή Χρώματος εμφανίζεται σαν αλλαγή Υλικού
Το
CADware έχει μια εσωτερική αντιστοίχιση Χρωμάτων-Υλικών. Η αντιστοίχιση αυτή φαίνεται στο όνομα κάθε υλικού. Το όνομα αρχίζει με έναν αριθμό, ο οποίος είναι το χρώμα.
Όταν γίνεται ο Φωτορεαλισμός, τότε το
CADware βλέπει το χρώμα του κάθε αντικειμένου, φορτώνει το αντίστοιχο υλικό και το προσαρτά πάνω στο αντικείμενο. Έτσι το αντικείμενο εμφανίζεται στην οθόνη φωτορεαλισμού με το σωστό υλικό.

Τα οφέλη της σύνδεσης CADware – 3ds MAX
Όλα τα αντικείμενα που έχουν στο CADware το ίδιο χρώμα, περνάνε στο 3ds MAX σαν μια ομάδα. Επιλέγοντας στο MAX την ομάδα, που συμπεριφέρεται σαν ένα αντικείμενο, μπορώ να της δώσω όποιο υλικό επιθυμώ. Έτσι η αντιστοίχιση υλικών στο MAX είναι πλέον γρήγορη και απλή υπόθεση.



ΔΙΑΔΙΚΑΣΙΑ ΣΥΝΔΕΣΗΣ
Ανοίγουμε το πρόγραμμα 3
ds MAX Design και εισάγουμε αρχείο CADware (dwg), όπως περιγράφεται στη συνέχεια. Κατά την εισαγωγή του αρχείου CADware, πρέπει να επιλέξουμε την παράμετρο Color, έτσι ώστε το μοντέλο που θα εισαχθεί να έρθει οργανωμένο βάσει χρώματος.

Η διαδικασία εισαγωγής έχει ως εξής:

BHMA 1

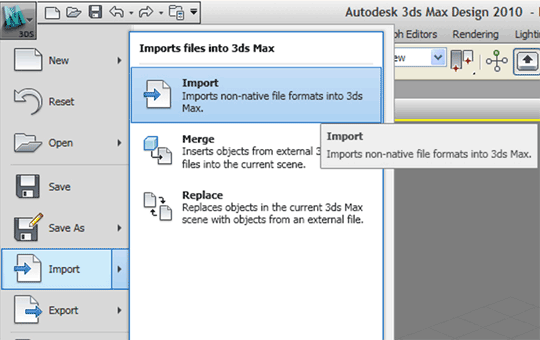

Εντολή IMPORT





ΒΗΜΑ 2

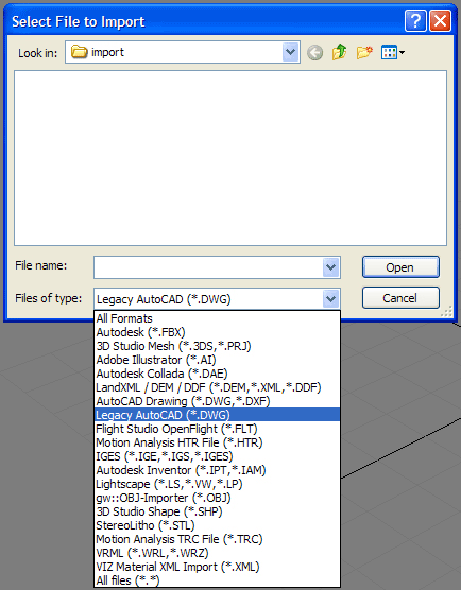

Επιλογή: Legacy AutoCAD (*.DWG)



ΒΗΜΑ 3

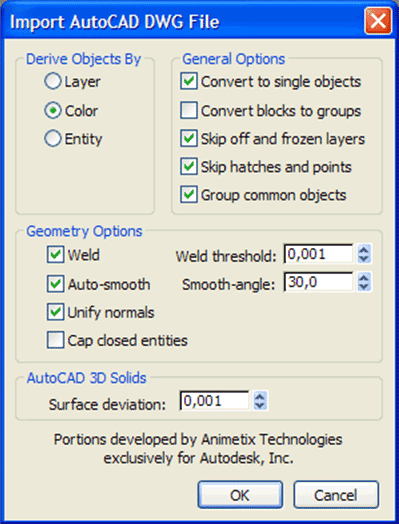

Ρυθμίσεις επιλογής "Legacy AutoCAD (*.DWG)":

Derive Objects By:
COLOR

General Options:
Convert blocks to groups: OFF

Υπόλοιπα
: ON

Geometry Options:
Cap closed entities: OFF

Υπόλοιπα
: ON
Weld threshold: 0,001
Smooth-angle: 30,0

AutoCAD 3D Solids:
Surface deviation: 0,001



ΒΗΜΑ 4

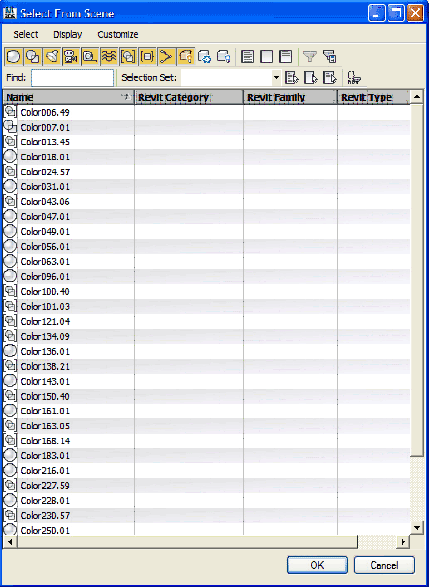

Τα αντικείμενα που δημιουργούνται στο 3DS Max Design έχουν όνομα “ColorXXX”.
Κάθε αντικείμενο του 3
DS Max Design (ColorXXX)  περιλαμβάνει όλα τα αντικείμενα του αρχείου AutoCAD-CADware που έχουν το ίδιο χρώμα (ΧΧΧ).



BHMA 5

Βιβλιοθήκες υλικών. Το AutoCAD (με ή χωρίς CADware) και το 3DS Max Design έχουν διαφορετικό format υλικών. Αυτό σημαίνει ότι τα υλικά που έχουν φορτωθεί στο CADware δεν θα περάσουν στο 3DS Max Design. Σε κάθε αντικείμενο του project (ColorXXX) θα πρέπει να αντιστοιχηθεί ένα υλικό του 3DS Max Design
